Nguồn gốc:
Ôn Châu TRUNG QUỐC
Hàng hiệu:
GPG
Chứng nhận:
CE
Số mô hình:

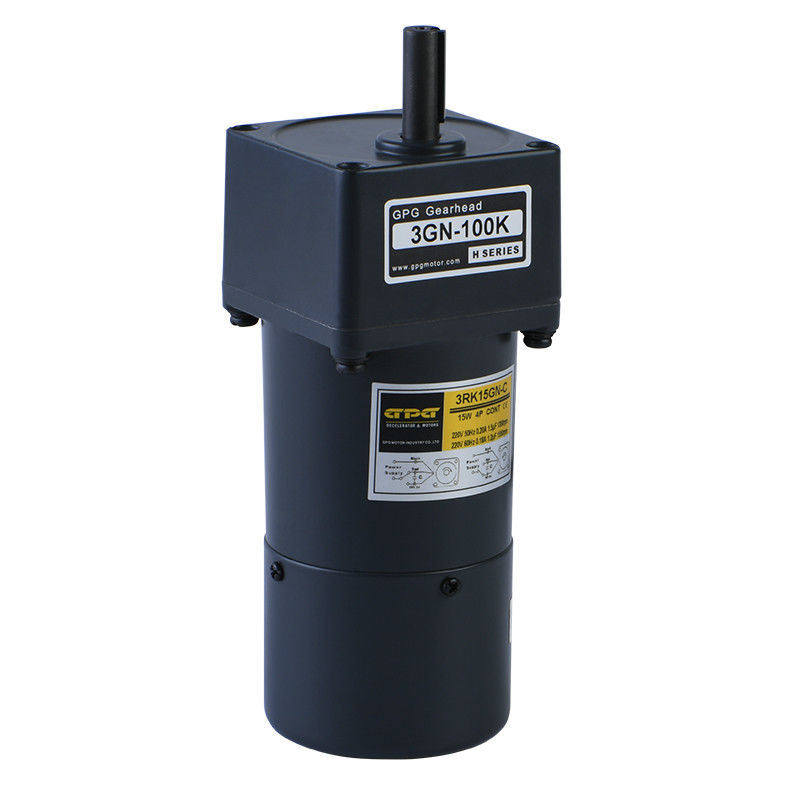

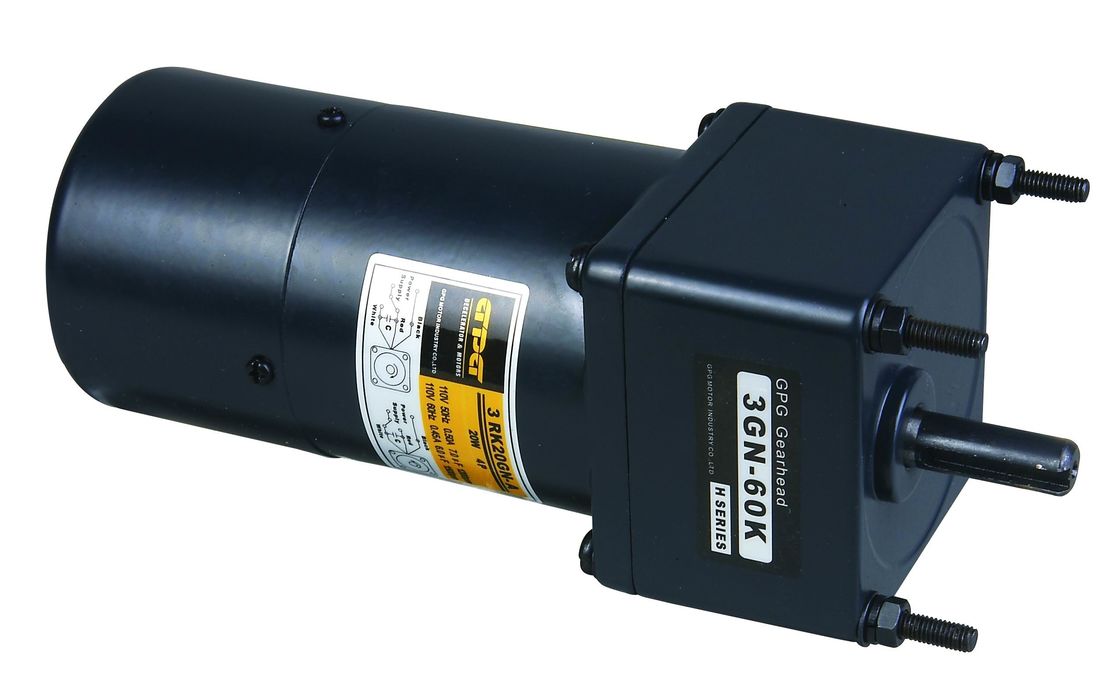

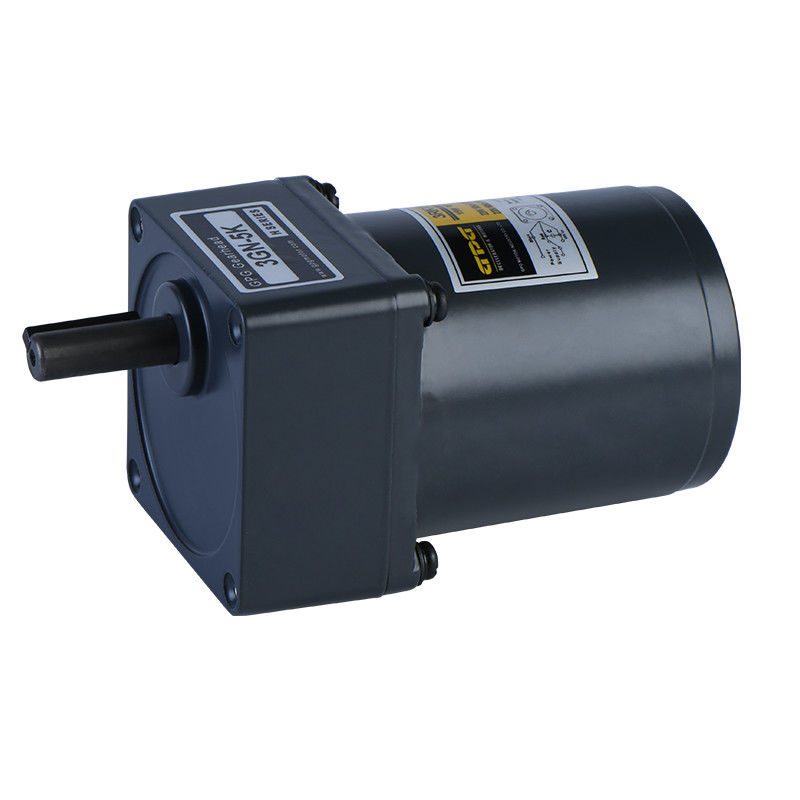

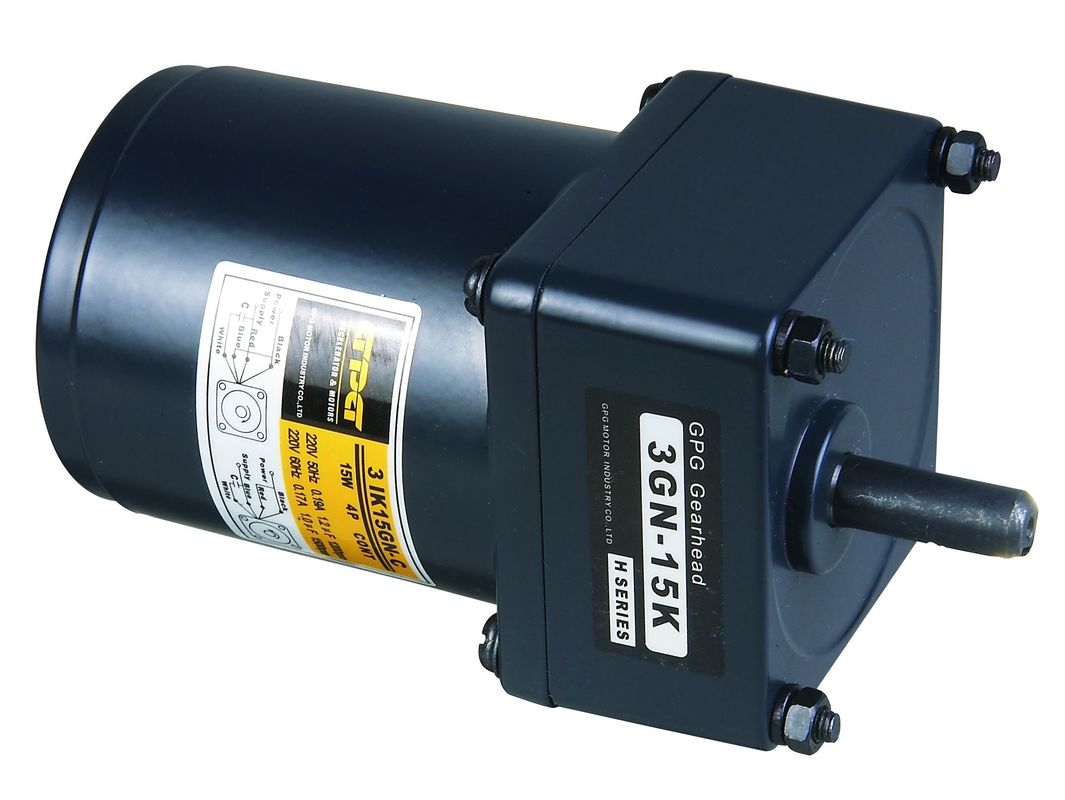

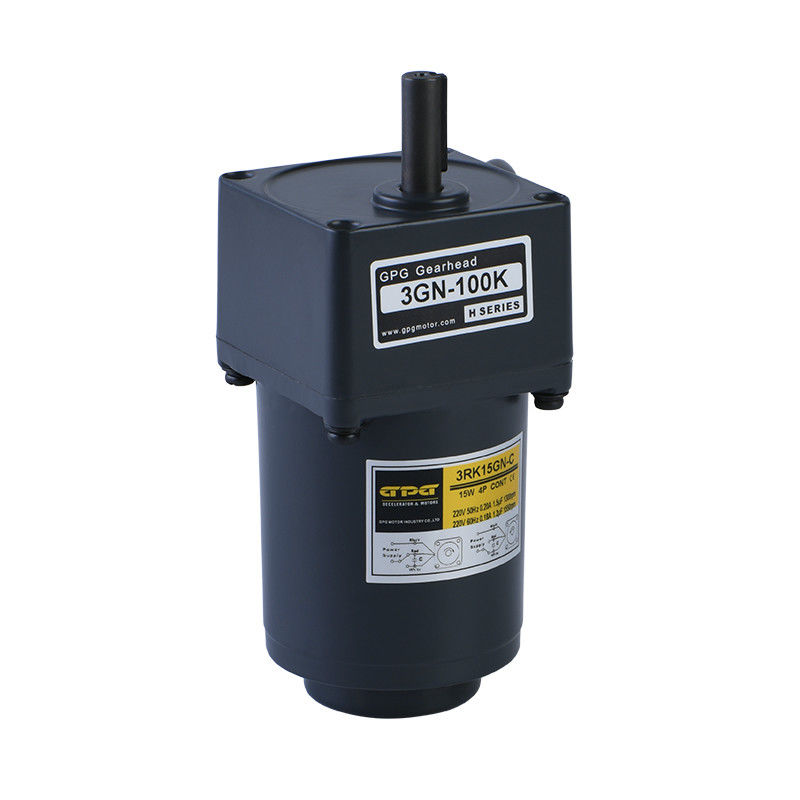

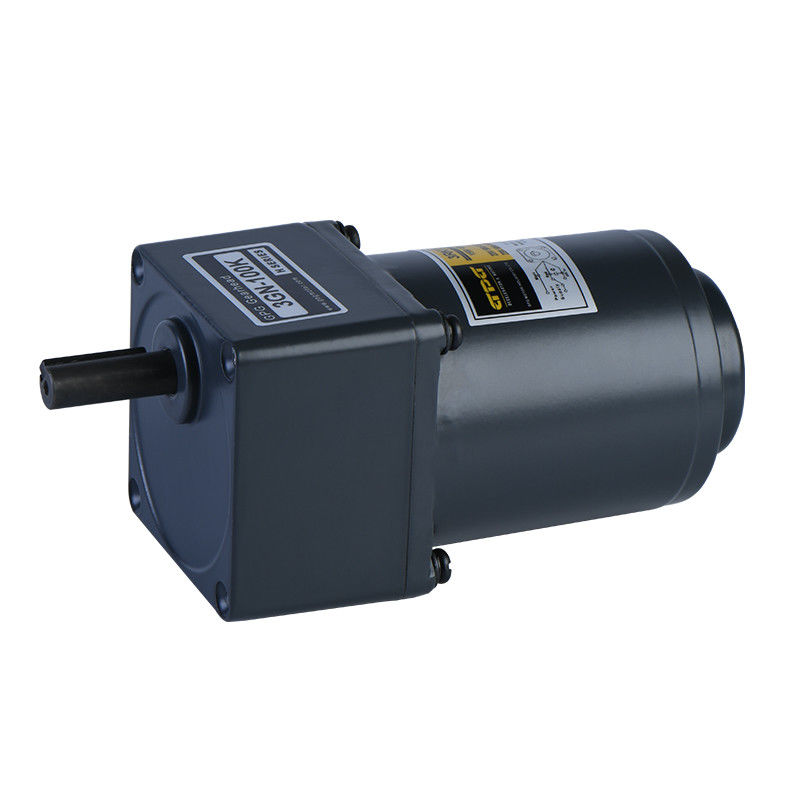

3RK15GN-C 3GN3-200K
Băng hình
Băng hình
Băng hình
Băng hình
Chọn phương pháp
Dòng động cơ bánh răng 15W RK, Dòng động cơ bánh răng IK, Loại động cơ điều khiển tốc độ, Động cơ bánh răng 110V, Động cơ bánh răng 220V, Động cơ hộp số tốc độ không đổi
| Thông số kỹ thuật của động cơ Động cơ bánh răng xoay chiều tốc độ cố định 10W 70mm | ||||||||||||
| KIỂU | Trục đầu ra bánh răng |
Quyền lực (W) |
Tính thường xuyên (Hz) |
Vôn (V) |
Hiện hành (MỘT) |
bắt đầu mô-men xoắn (g.cm) |
đánh giá | Bắt đầu | loại hộp số | |||
|
mô-men xoắn (g.cm) |
Tốc độ (vòng/phút) |
Dung tích (μF) |
Điện trở kháng (V) |
hộp số mang | Hộp số giữa | |||||||
| động cơ đảo ngược | 3RK15GN-C | 15 | 50 | 220 | 0,20 | 1350 | 1200 | 1200 | 1,5 | 500 | 3GN-K | 3GN10X |
| 15 | 60 | 220 | 0,18 | 1050 | 935 | 1500 | 1.2 | 500 | 3GN-K | 3GN10X | ||
Bản vẽ: 3RK15GN-C/3GN3~200K (Vỏ hộp số ngắn 32mm)
Bản vẽ: 3RK15GN-C/3GN25~200K (Vỏ hộp số cao 42mm)
| Bảng mô-men xoắn hộp số (Kg.cm) | (kg.cm×9.8÷100)=Nm | ||||||||||||||||||
| Tốc độ đầu ra: VÒNG/PHÚT | 500 | 300 | 200 | 150 | 120 | 100 | 75 | 60 | 50 | 30 | 20 | 15 | 10 | 7,5 | 6 | 5 | 3 | ||
| Tốc độ | 50Hz | 3 | 3 | 7,5 | 10 | 12,5 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | 300 | 360 | 600 | |||||
|
Cho phép mô-men xoắn |
10W | kg.cm | 1.7 | 2.7 | 4.2 | 5,5 | 6,8 | 8.3 | 11 | 13,5 | 16 | 26 | 40 | 50 | 50 | 50 | 50 | 50 | 50 |
| 15W | kg.cm | 2.4 | 4 | 6 | số 8 | 10 | 12 | 16 | 19 | 23 | 39 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 20W | kg.cm | 3.2 | 5.3 | số 8 | 10,5 | 13.3 | 16 | 21.3 | 25.3 | 30,5 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 25W | kg.cm | 4.0 | 6,7 | 10 | 13.3 | 16 | 20 | 26.7 | 32 | 39 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 30W | kg.cm | 4.8 | số 8 | 12 | 16 | 20 | 24 | 32 | 38 | 46 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Lưu ý: Số liệu tốc độ dựa trên tốc độ đồng bộ, Tốc độ đầu ra thực tế, trong điều kiện mô-men xoắn định mức, thấp hơn khoảng 10-20% so với tốc độ đồng bộ, nền màu xám cho biết trục đầu ra của động cơ giảm tốc quay cùng hướng với trục đầu ra của động cơ .Nền trắng biểu thị xoay theo hướng ngược lại. | |||||||||||||||||||
Bản vẽ dành cho lỗ vít tiêu chuẩn, Nếu cần lỗ thông qua, hộp đấu dây hoặc phanh nam châm điện tử, cần phải nói với người bán.
| Dữ liệu công nghệ cơ bản: | Giá bán lẻ: |
| Loại động cơ: Động cơ bánh răng AC | Lớp cách nhiệt: E |
| Vật liệu động cơ: Nhôm, Đồng, Thép | Lớp IP: IP44 |
| Vòng quay: CW/CCW có thể đảo ngược | Phong cách làm việc:S1 |
| Tần số: 50Hz/60Hz | Phạm vi nhiệt độ hoạt động: -10 °C～+40°C |
| Mã HS:8501400000 | Độ ẩm tương đối hoạt động: 95% Dưới đây |
Sơ đồ kết nối:
Ghi chú
Thông số kỹ thuật chỉ để tham khảo.
Kích thước và thông số kỹ thuật của trục (điện áp, mô-men xoắn, tốc độ, v.v.) có thể được tùy chỉnh.
